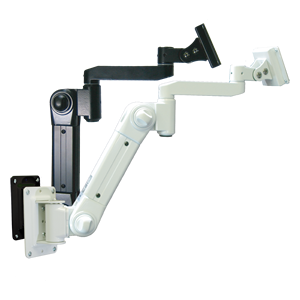

スウィングつきアーム

ARM2-1X シリーズ


スタンダードアームから更に長さを延長させたスウィングアーム。

■ スイングアームにより細かな可動範囲を広げます。

■ 設置タイプは全5種類

■ ホワイトとブラックの2色のカラー

■ 取っ手付きタイプも選択可


寸法図は最新カタログにてご参照ください

お見積り・ダイレクト販売ページ
形式 C型クランプ
固定式		 グロメット
固定式		 フランジ付
グロメット固定式		 壁面ブラケット
固定式		 既設ポール固定式
（38.5mm）※1		 既設ポール固定式
（51mm）※2
画像
低荷重 取っ手
なし		 ホワイト ARM2-10AC ARM2-10AG ARM2-10AG2 ARM2-10AW ARM2-10AP40 ARM2-10AP50
ブラック - - - - - -
取っ手
あり		 ホワイト ARM2-10ACR ARM2-10AGR ARM2-10AG2R ARM2-10AWR ARM2-10AP40R ARM2-10AP50R
ブラック - - - - - -
中荷重 取っ手
なし		 ホワイト ARM2-11AC ARM2-11AG ARM2-11AG2 ARM2-11AW ARM2-11AP40 ARM2-11AP50
ブラック ARM2-11ACB ARM2-11AGB ARM2-11AG2B ARM2-11AWB - -
取っ手
あり		 ホワイト ARM2-11ACR ARM2-11AGR ARM2-11AG2R ARM2-11AWR ARM2-11AP40R ARM2-11AP50R
ブラック ARM2-11ACBR ARM2-11AGBR ARM2-11AG2BR ARM2-11AWBR - -
高荷重 取っ手
なし		 ホワイト ARM2-12AC ARM2-12AG ARM2-12AG2 ARM2-12AW ARM2-12AP40 ARM2-12AP50
ブラック ARM2-12ACB ARM2-12AGB ARM2-12AG2B ARM2-12AWB - -
取っ手
あり		 ホワイト ARM2-12ACR ARM2-12AGR ARM2-12AG2R ARM2-12AWR ARM2-12AP40R ARM2-12AP50R
ブラック ARM2-12ACBR ARM2-12AGBR ARM2-12AG2BR ARM2-12AWBR - -
寸法（W-D-H mm） 115x660x440 115x660x440 115x660x500 115x660x440 115x660x440 115x660x440
耐荷重 低荷重：1〜4kg 取っ手付き(R)は 0.5〜3.5kg 、中荷重：4〜7.5kg 取っ手付き(R)は 3.4〜7kg、高荷重：8〜11kg 取っ手付き(R)は 7.5〜10.5kg
Apple iMac VESA 対応
21.5インチ：中荷重モデル対応　/　27インチ：高荷重モデル対応
主材質 アルミダイカストおよび鉄鋼
備考 ケーブルをアーム腹部に収納可
※1 既設のポール(38.5mm)より細いポールへ装着の場合 ゴムシートもしくはスペーサ金具(別売)を 用いて固定が可能になります。
※2 既設のポール(51mm)より細いポールへ装着の場合ゴムシートもしくはスペーサ金具(別売)を用いて固定が可能になります。
C型クランプ式 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AC 1 4 4.11 4.36
中 ARM2-11AC(B) 4 7.5 4.21 4.46
高 ARM2-12AC(B) 8 11 4.37 4.62
低 あり ARM2-10ACR 0.5 3.5 4.86 4.86
中 ARM2-11ACR(B) 3.5 7 4.96 4.96
高 ARM2-12ACR(B) 7.5 10.5 5.12 5.12
グロメット式 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AG 1 4 3.33 3.58
中 ARM2-11AG(B) 4 7.5 3.43 3.68
高 ARM2-12AG(B) 8 11 3.59 3.84
低 あり ARM2-10AGR 0.5 3.5 4.08 4.08
中 ARM2-11AGR(B) 3.5 7 4.18 4.18
高 ARM2-12AGR(B) 7.5 10.5 4.34 4.34
フランジ付グロメット式 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AG2 1 4 3.63 3.88
中 ARM2-11AG2(B) 4 7.5 3.73 3.98
高 ARM2-12AG2(B) 8 11 3.89 4.14
低 あり ARM2-10AG2R 0.5 3.5 4.38 4.38
中 ARM2-11AG2R(B) 3.5 7 4.48 4.48
高 ARM2-12AG2R(B) 7.5 10.5 4.64 4.64
壁面ブラケット式 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AW 1 4 3.89 4.14
中 ARM2-11AW(B) 4 7.5 3.99 4.24
高 ARM2-12AW(B) 8 11 4.15 4.40
低 あり ARM2-10AWR 0.5 3.5 4.64 4.64
中 ARM2-11AWR(B) 3.5 7 4.74 4.74
高 ARM2-12AWR(B) 7.5 10.5 4.90 4.90
既設ポール式(38.5mm) 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AP40 1 4 3.77 4.02
中 ARM2-11AP40(B) 4 7.5 3.87 4.12
高 ARM2-12AP40(B) 8 11 4.03 4.28
低 あり ARM2-10AP40R 0.5 3.5 4.52 4.52
中 ARM2-11AP40R(B) 3.5 7 4.62 4.62
高 ARM2-12AP40R(B) 7.5 10.5 4.78 4.78
既設ポール式(51mm) 耐荷重(kg) 総重量(kg)
荷重 取
っ
手		 型番 最小 最大 VESA
75		 VESA
100
低 なし ARM2-10AP50 1 4 3.77 4.02
中 ARM2-11AP50(B) 4 7.5 3.87 4.12
高 ARM2-12AP50(B) 8 11 4.03 4.28
低 あり ARM2-10AP50R 0.5 3.5 4.52 4.52
中 ARM2-11AP50R(B) 3.5 7 4.62 4.62
高 ARM2-12AP50R(B) 7.5 10.5 4.78 4.78





型番 耐荷重 ヘッド プレート アーム ベース
ARM2-10AC/10ACR 1〜4kg

取っ手付き(R)は
0.5〜3.5kg		 PTS-2101 PTS-2102、 PTS-2102R PTS-220601 PTS2-220402 PTS-2501
ARM2-10AG/10AGR PTS-2522
ARM2-10AG2/10AG2R PTS-2525
ARM2-10AW/10AWR PTS-2512
ARM2-10AP40/10AP40R ポール38.5mm PTS-2542
ARM2-10AP50/10AP50R ポール51mmPTS-2540


Apple iMac (VESA) 21.5インチ 対応 中荷重モデル
型番 耐荷重 ヘッド プレート アーム ベース
ARM2-11AC/11ACRB 4〜7.5kg

取っ手付き(R)は
3.5〜7kg		 PTS-2101
PTS-2101B		 PTS-2102、PTS-2102R
PTS-2102B、PTS-2102RB		 PTS-220601
PTS-220601B		 PTS2-220403
PTS2-220403B		 PTS-2501、PTS-2501B
ARM2-11AG/11AGRB PTS-2522
ARM2-11AG2/11AG2RB PTS-2525、PTS-2525B
ARM2-11AW/11AWRB PTS-2512、PTS-2512B
ARM2-11AP40/11AP40R PTS-2101 PTS-2102、PTS-2102R PTS-220601 PTS2-220403 ポール38.5mm PTS-2542
ARM2-11AP50/11AP50R ポール51mm PTS-2540


Apple iMac (VESA) 27インチ 対応 高荷重モデル
型番 耐荷重 ヘッド プレート アーム ベース
ARM2-12AC/12ACRB 8〜11kg

取っ手付き(R)は
7.5〜10.5kg		 PTS-2101H
PTS-2101HB		 PTS-2102、PTS-2102R
PTS-2102B、PTS-2102RB		 PTS-220601
PTS-220601B		 PTS2-220405
PTS2-220405B		 PTS-2501、PTS-2501B
ARM2-12AG/12AGRB PTS-2522
ARM2-12AG2/12AG2RB PTS-2525、PTS-2525B
ARM2-12AW/12AWRB PTS-2512、PTS-2512B
ARM2-12AP40/12AP40R PTS-2101H PTS-2102、PTS-2102R PTS-220601 PTS2-220405 ポール38.5mm PTS-2542
ARM2-12AP50/12AP50R ポール51mm PTS-2540
※ 低荷重モデルおよびポールタイプはホワイトのみとなります。
※ 既設のポール(38.5mm)に固定 上記より細いポールへ装着の場合 ゴムシートもしくはスペーサ金具(別売)を 用いて固定が可能になります。
※ 既設のポール(51mm)に固定 上記より細いポールへ装着の場合ゴムシートもしくはスペーサ金具(別売)を用いて固定が可能になります。
